R525 G2機器 RJ-45串口轉接線針腳定義

日期:2017/2/8 10:27:11      編輯:關於服務器

    問題描述

    R525 G2機器串口接口為RJ-45形式,針腳如何定義,如何連接標准9針串口設備。



    解決方案


    R525 G2有兩個串口,一個為RJ45接口的串口COM A,可以通過轉接線轉為標准DB9接口;另一個為主板內置串口COM B,需外接線引出。兩個串口的定義如下:

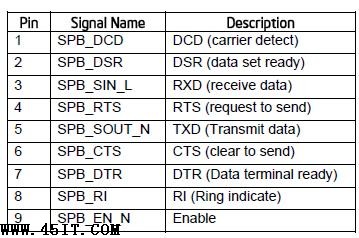

    R525 G2  RJ45串口 COMA 針腳定義如下圖:

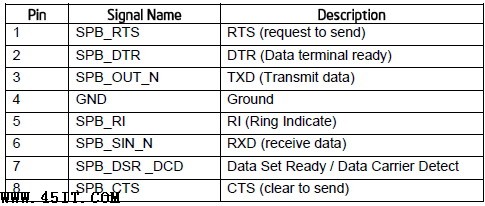

    R525 G2 主板預留串口 COM B接口的針腳定義如下圖:
